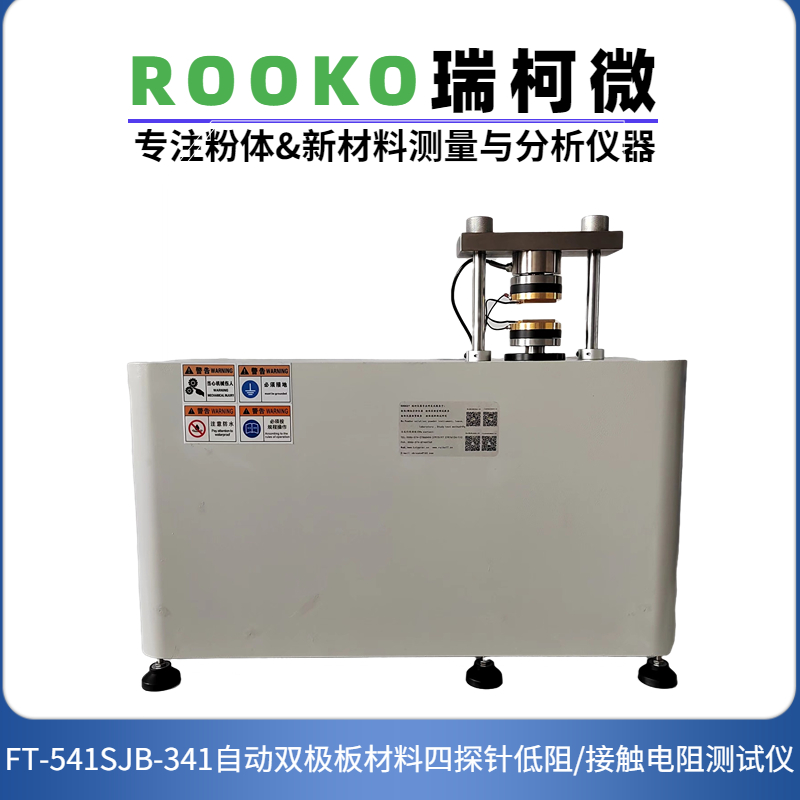

升級版本FT-541SJB系列自動雙極板材料四探針低阻/接觸電阻測試儀
FT-541SJB系列自動雙極板材料四探針低阻/接觸電阻測試儀（升級版本）
一.概述：
用于雙極板材料本體電阻率和雙極板與炭紙之間的接觸電阻的測量和分析.
通過PC軟件操作界面運行，水平方向四探針方阻測量和垂直方向接觸電阻分析，自動生成報表，自動獲得壓力變化下的圖譜關系，自動運算.統計報表分析.
二.參照標準：
GB/T 20042.6-2011質子交換膜燃料電池 第6部分：雙極板特性測試方法中四探針低阻測量和接觸電阻測試方法及要求；GB/T 20042.7-2014質子交換膜燃料電池 第7部分:炭紙特性測試方法.
三.參數資料
|
測試項目/型號 |
FT-541SJB-341 |
FT-541SJB-361 |
FT-541SJB-300 （全檢版本） |
|
1接觸電阻 （垂直方向） |
10^-7～2×10^7Ω 分辯率：0.1μΩ |
10^-8～2×10^4Ω 分辯率：0.01μΩ |
10^-7～2×10^7Ω 分辯率：0.1μΩ |
|
2.方塊電阻 （水平方向） |
10^-5～2×10^5Ω/□ |
10^-6～2×10^2Ω/□ |
無 |
|
3.電阻率 (垂直方向) |
10^-7～2×10^7Ω-cm |
10^-8～2×10^4Ω-cm |
10^-7～2×10^7Ω-cm |
|
4.電流范圍： |
1μA，10μA，100μA，1mA，10mA，1000mA |
100uA.1mA.10mA.100mA.1A.10A. |
1μA，10μA，100μA，1mA，10mA，1000mA |
|
5.電流精度： |
±0.1%讀數 |
||
|
6.電阻精度： |
≤0.3%標準電阻 |
||
|
7.顯示方式 |
PC軟件操作界面 |
||
|
7.1.顯示內容 |
PC軟件顯示：電阻、電阻率、方阻、溫度、單位換算、溫度系數、電流、電壓、厚度 、電導率、電阻率、壓強，過程圖譜，數據管理，報表管理 |
||
|
7.2.顯示內容 差異項 |
FT-541SJB-300可應用于生產全檢，配備掃碼儀，碳紙使用次數設定，警報功能，配有樣品測試平臺，碳紙沖片機，可查詢的數據統計. |
||
|
8.加壓方式 |
伺服電缸驅動 |
||
|
9.測試方式: |
四探針測量水平方向（體電阻率） 四端法測量垂直方向（接觸電阻和電阻率） |
四端法測量垂直方向 接觸電阻 |
|
|
10.壓力范圍： |
0-1000kg（0-4MPa）；可按需定制 |
||
|
11.鍍金電極選購 |
1）.樣品形狀為正方形（鍍金電極5cm×5cm)，面積為25cm2； 2）.直徑60mm；3）.可按需定制 |
||
|
12.立柱間距： |
500mm，配有樣品載臺；（可按需定制） |
||
|
13.厚度測量 （垂直方向） |
0.001-12.7mm |
||
|
14.工作電源: |
輸入: AC 220V±10% ,50Hz 功 耗：<30W |
||
|
15.溫濕度范圍： |
常溫-50度；濕度：20%-98% |
||
|
16.恒壓時間： |
0-99.9S |
||
|
17.標配標準件： |
測試探頭1個；測試平臺1個；標準電阻1個；碳紙固定器； |
標準電阻1個；碳紙固定器；碳紙沖片機（含刀模） |
|
|
18.選購項目 |
電腦和打印機；碳紙沖片機（含刀模） |
||
