FT-8100系列四探針粉末電導率測試儀（手動型）
發布時間： 2024-11-28 14:14:04 點擊： 17776
FT-8100系列四探針法粉末電導率測試儀
FT-8100 Four-probe powder conductivity measuring instrument
功能概述：Functional overview
1.采用集成電路模塊；自動化焊接電路.
2. 4.3吋液晶顯示器，薄膜按鍵操作，自帶溫度.
3.直流恒流源系統.
4.四探針法測量模式--單電測量
5.中英兩種語言版本選擇.
6.手動液壓加壓
7. 量程報警
8.上下限設定警報功能.
9.參考人體工學設計
10.選購：PC軟件.
原理: Principle:
已知量的粉體，在液壓動力下壓縮體積至設定壓力值或壓強，在線測量粉體電阻、電阻率、電導率，并記錄數據.
解決粉體難壓片成型或壓片取出測量誤差.
應用說明：
1. 鋰離子電池用炭復合磷酸鐵鋰正極材料粉末電導率的測定方法中用于仲裁方法的四探針法要求
2.四點探針法測試電導率的方法
參照標準： Standard
1）四點探針測試儀參照GB/T 1551、GB/T1552-1995，ASTM F84美國A.S.T.M 標準。
2）四探針法粉末測試平臺參照GBT 30835-2014《鋰離子電池用炭復合磷酸鐵鋰正極材料》中關于粉末電導率的測定方法中用于仲裁方法的四探針法要求制作.
適用范圍：Applicable scope
鋰離子電池用炭復合磷酸鐵鋰正極材料電阻率的測量；也應用于需要采用四探針法測量的導體或半導體粉末材料的分析與檢測；也用于石墨類粉狀材料電阻率的測量；應用于企業品質檢測；研發部門，大中專院校；科研院所；及質量檢測機構.
參數資料
規格型號
FT-8100A
FT-8100B
1.方塊電阻范圍
10^-5～2×10^5Ω/□
10^-4～2×10^5Ω/□
2.電阻率范圍
10^-6～2×10^6Ω-cm
10^-5～2×10^6Ω-cm
3.電導率范圍
5×10^-6～10^6s/cm
5×10^-6～10^5s/cm
4.測試電流范圍
0.1μA ，1μA，10μA，100μA，1mA，10mA，100 mA
10μA，100μA，1mA，10mA，100 mA
5.顯示讀數
液晶顯示：電阻、電阻率、方阻、電導率、溫度、單位換算、溫度系數、電流、電壓、探針形狀、探針間距、厚度 、電導率、壓強
6.測試方式
四探針普通單電測量+手動液壓
7.模具
模具可選配以下一種規格：13mm；16mm；20mm；
如不選配，則廠家依據壓力量程自動配置
8.壓力量程選購
a.200kg； b.300kg； c.500kg； d.1000kg
9.模腔行程：
0-20mm（樣品壓實厚度建議在4mm內）
10.厚度測量范圍
樣品厚度測量范圍：0.01-12.7mm
11.恒壓時間
0-99.9s（需人工記錄）
12.誤差
≤4.5%（平均性誤差，人為因數外）
13.工作電源
輸入: AC 220V±10% ,50Hz <60W
步驟及流程
1.運行高度清零
2.將稱重樣品裝入模腔.
3.固定上電極旋鈕.
4.在顯示器上設置好參數.
5.達到設定壓力或壓強值.
6.讀取樣品壓縮高度數據并輸入.
7.獲得電阻、電阻率、電導率數據.
8.記錄數據.
9. 樣品脫模
7. 測試結束.
優點描述：
1. 性價比機型.數據穩定.
2. 可讀取粉末高度數據.
3. 可選購PC軟件.
4. 電阻率測量系統.
5. 配置粉體廢料收集盤.

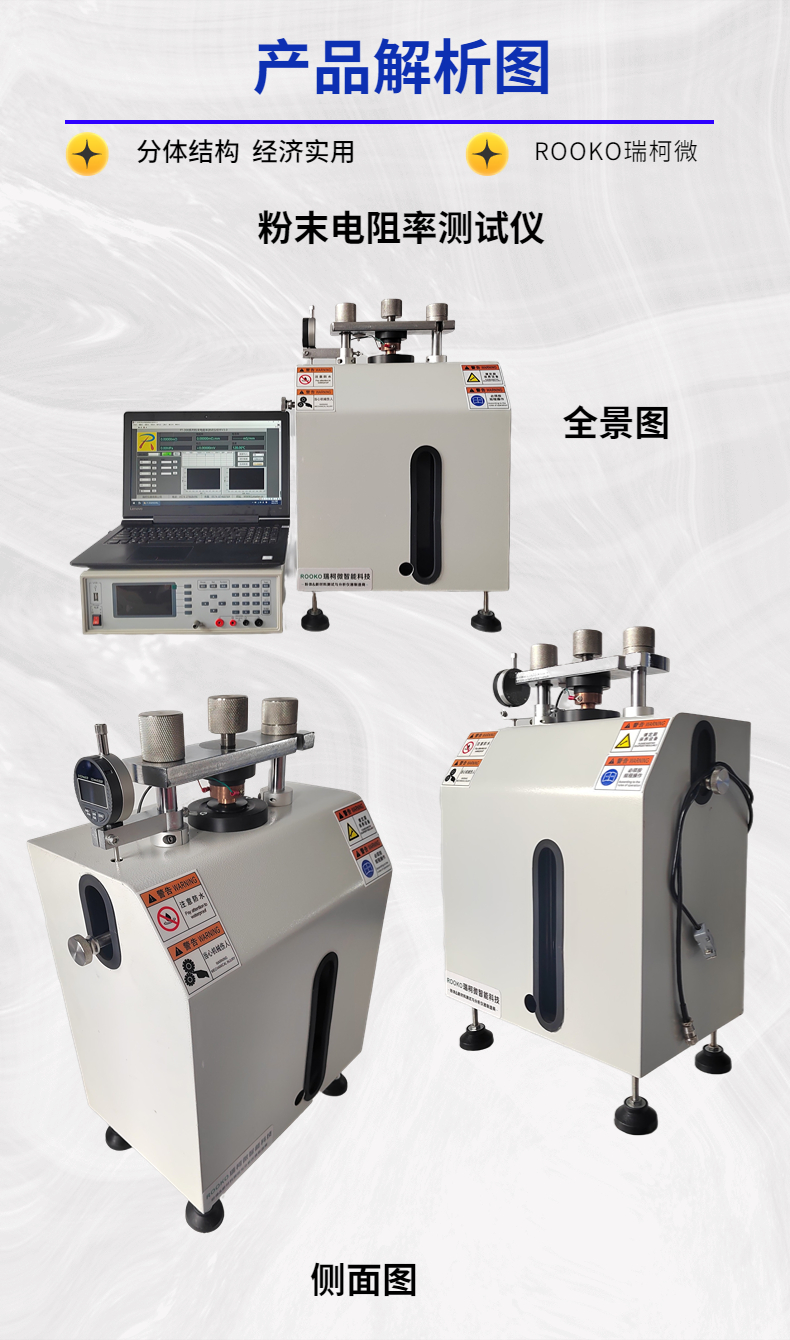

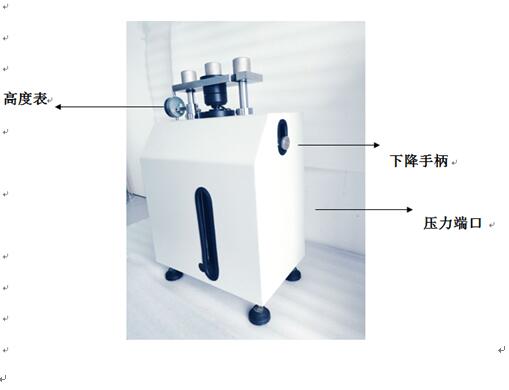

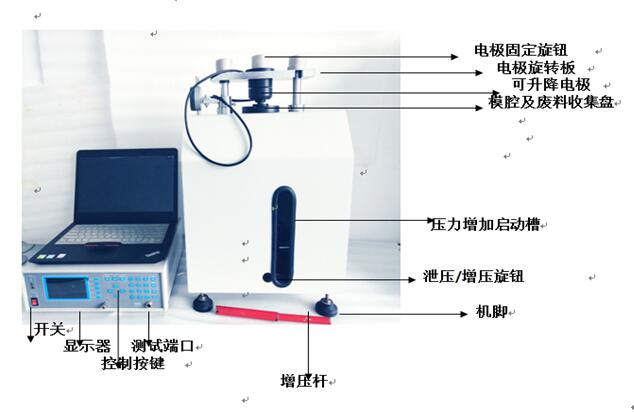

整機示意圖

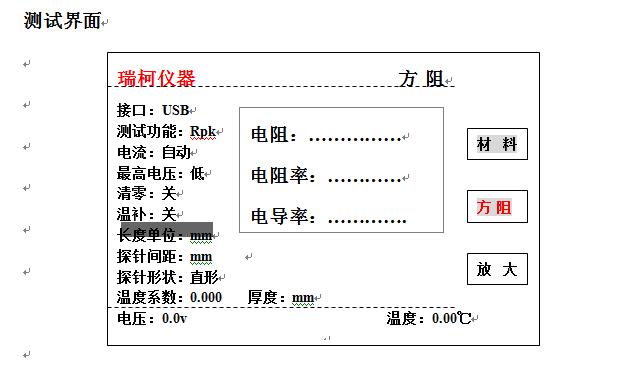

操作界面顯示：
服務項目
1.質保：12個月，長期維護.
2.培訓：操作培訓：
電話教學；U盤教學文件；遠程可視溝通；現場教學；說明書教學文件
3.保養和維護：
提供因知保養和維護文件、標識、表格 、保養提醒.
4.驗證文件：
3Q驗證文件、計量證書
5.擴展服務：
延保服務，樣品測試服務，后延服務，儀器租賃服務.
粉體行業本機常用配套方案：
1. 粉體行業常用儀器方案：
水分儀，松裝密度儀，休止角測試儀，粉體流動性測試儀 ，篩分粒度儀，振實密度儀 ，靜電荷測試儀，體積密度儀.
粉體綜合分析解決方案：
FT-3400粉體流動行為分析儀（靜態力學，剪切法）
FT-7100粉體流動測試儀（動態力學，轉鼓法或旋轉圓筒法）
FT-3900粉末屈服強度分析儀（單軸壓縮法）
FT-3500粉體壓縮強度測試儀（可壓性，壓縮方程）
FT-2000顆粒和粉末特性分析儀系列(傳統方法)
FT-301系列粉末電阻率測試系統（電性能）
---解決粉體表征：
流與不流分析 ；粒度；水分；體積分析；電導性、靜電電荷分析.
----我們一直在做：
研發、生產、銷售、租賃、實驗室樣品分析及后延擴展服務
FT-8100系列四探針粉末電導率測試儀（手動型）視頻文件鏈接：
https://v.youku.com/v_show/id_XMzcwNzY1MjI2MA==.html?spm=a2hzp.8253869.0.0
